應用范圍：

---

適用于精密模具，電極及其它精密輕銑削的零部件。

產品優點：

---

雕銑機的適用范圍比較廣，廣泛用于精密模具模仁粗精加工一次完成，模具紫銅電極，鋁件產品批量加工，鞋模制造，治具加工，鐘表眼境行業。雕銑機以他性價比高，加工速度快，加工產品光潔度好，在機床加工業越來越占有重要地位，為工業自動化必不可少的一個加工環節。

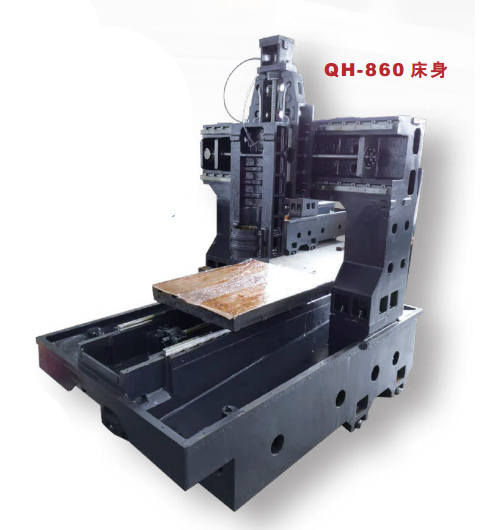

機身主要特性 ：

---

1、機身與鞍座采用山型肋骨強化，力流線短，確保機體剛性。

2、基于出色的工程設計，加工中心底座及立柱的加強筋可以抗扭、減震，并把切削震動轉移至非切削區域。

3、立柱使用扭矩管的設計，可以提供出色的剛性和抗彎、抗扭性能。

4、超寬底座設計，同時降低底座重心，將機床重心調至穩定高度。立柱底部跨距加寬，提升機床的穩定性。主軸轉速為 24000rpm，主軸內置獨立冷卻系統，持續穩定主軸熱量在合理范圍，減小了主軸熱延伸，確保加工精度。

快速進給速度（X/Y/Z 軸）:24/24/24m/min

三軸行程（X/Y/Z 軸）

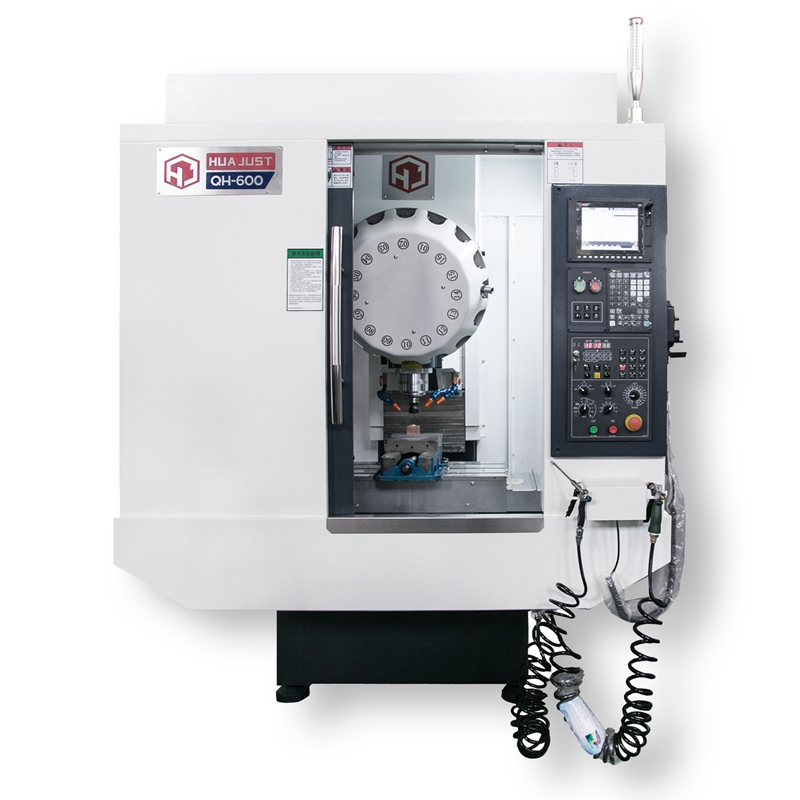

QH-600： 600/400/300mm
QH-860： 700/800/330mm

技術參數：

---

基礎規格	單位	QH-600	QH-860
行程
X、Y、Z軸行程	mm	600×400×300	800×700×330
主軸鼻端到工作臺面（中心線）	mm	150-450	100-350
主軸中心到Z軸護罩面（工作臺面）	mm	420	/
工作臺尺寸	mm	700×420	800×600
工作臺最大載重	kg	250	400
T型槽尺寸（寬×槽數×間距）	mm	14×3×125	18×5×115
主軸
轉速	rpm	24000	24000
電機功率  MITSUBISHI	kw	5.5	5.5
電機功率  *Fanuc	kw	5.5
錐度		BT-30, *HSK E40	BT-30, *HSK E40
直徑	mm	120	120
進給軸
X/Y/Z/4/5軸電機功率  MITSUBISHI	KW	1.5/1.5/3.0	1.5/1.5/3.0，*2.0/2.0/3.0
X/Y/Z/4/5軸電機功率  *Fanuc	KW	1.8/1.8/3.0	1.8/1.8/3.0
導軌規格	mm	30/30/30 滾珠	30/30/30 滾珠
X/Y/Z滑塊數量	個	4/4/4	4/4/4
絲桿規格	mm	2808/2808/ 3208 C3	3208/3208/3208 C3
定位精度	mm	±0.005	±0.005
重復精度	mm	±0.003	±0.003
X/Y/Z/4/5軸軸最快進給速度	m/min	15/15/15	15/15/15
刀庫
換到機構型態		夾臂式	斗笠式
刀庫容量	支	16, *21	*12/8
最大刀徑	mm	60/80	60/80
最大刀長	mm	200	200
最大刀重	kg	3	3
換刀時間(刀到刀）	sec	2.8	3.8
