整機特點：

---

1、采用臺灣上銀、銀泰P級滾柱或德國力士樂滾珠線軌，X/Y/Z線軌寬度45mm。?

2、三軸采用臺灣上銀、銀泰外徑40*12mm C3研磨級預拉螺母絲桿，消除反向間隙，采用日本NSK、NICAH精密級軸承（3062），X、Y、Z軸5軸承設計，Z軸可選配6軸承設計，絲桿預拉處理，防止熱變位，提供出色的機床定位精度和剛性。

3、主軸選用大鋼珠軸承，切削剛性更強。?

4、可選配BT-50主軸，剛性強，實現高效重切加工。

5、三軸位移36m/min?SV-1160機型可選配絲桿螺母油冷，不需要用戶恒溫車間也可保證絲桿熱穩定性，保證產品位置度形位公差的穩定性。

?6、可選配光柵尺，實現全閉環控制和定位，達到三次元的精度。

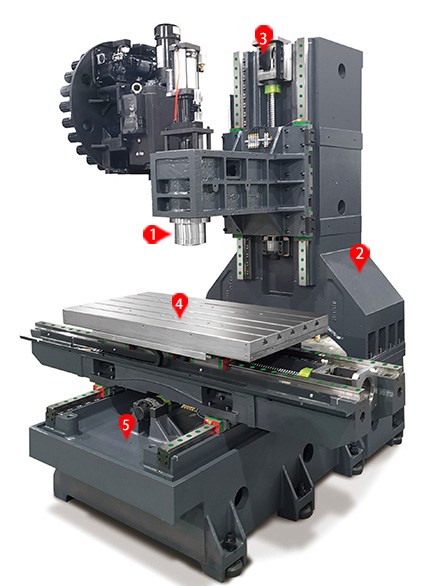

光機特點 :

---

1.主軸頭內置獨立冷卻系統，控制主軸頭溫度在合理范圍，減小主軸熱延伸，并通過特有的方法抵消主軸的熱延伸，確保加工精度；主軸鼻端有獨特迷宮吹氣裝置，有效保護主軸。

2.結構設計屬多年成熟穩定的“人”字型立柱結構，加強剛性和抗彎、抗扭性能；超寬底座設計，降低機床重心，提升機床的穩定性。

3.所有鑄件配合面采用現配鏟刮工藝，不用等高塊配，保證結合面結合點更實。

4.可選表面研磨+淬火加硬的工作臺。

5.機床床身采用精密HT300高牌號鑄鐵，傳動部件的三軸電機座、尾端軸承座等不直接共享床身的鑄件，獨立設計另選用球墨鑄鐵材料，主軸電機板采用加硬鋼料研磨加工，加強精度穩定性和傳動剛性。

技術參數：

---

機型	單位	GV/DV-1160
基礎規格
X、Y、Z軸行程	mm	1100×600（*630）×600
主軸鼻端到工作臺面（中心線）	mm	130-730
主軸中心到Z軸護罩面（工作臺面）	mm	630
工作臺尺寸	mm	1200×600
工作臺最大載重	kg	1000
T型槽尺寸（寬×槽數×間距）	mm	18×5×100
主軸
轉速	rpm	10000，*8000，*12000，*15000
電機功率	KW	11,"15,*18.5
電機功率 *Fanuc	KW	11,"15,*18.5
錐度		BT-40, *BBT40，*BT-50, *HSKA63
直徑	mm	150, *155
進給軸
X/Y/Z/4/5軸電機功率 MITSUBISHI	KW	3.0/3.0/3.0
X/Y/Z/4/5軸電機功率 *Fanuc	KW	3.0/3.0/3.0
導軌規格	mm	45/45/45滾柱, *滾珠
X/Y/Z滑塊數量	個	6/4/6
絲桿規格	mm	4012 C3
定位精度	mm	±0.005
重復精度	mm	±0.003
X/Y/Z/4/5軸軸最快進給速度	m/min	36×36×36
刀庫
換刀機構型態		刀臂式
刀庫容量	支	24, *30
最大刀徑	mm	76/150
最大刀長	mm	300
最大刀重	kg	8
換刀時間(刀到刀）	sec	2.8
其它
空氣機壓力	kgf/cm2	7
電力需求	KVA	25
機床凈重	T	7
外觀尺寸（長*寬*高）	m	3.1×2.4×2.7
